注：本圖片僅供參考
帕菲特牌PFT5180JSQBX1DV隨車起重運輸車采用東風商用車公司生產的東風天錦4×2隨車吊專用底盤，加裝隨車起重機、平板式貨箱改裝而成。廣泛適用于建筑、電力、通信工程、市政園林等行業和領域用于自裝自卸各種貨物和設備。
車型基本特點：
Ø 采用東風天錦D530原廠車身，豪華大氣，配備冷暖空調，駕乘舒適；
Ø 采用300mm幅面的直通三層車架，吊機安裝位置加裝側翼板，車架強大遠超一般普通載貨底盤
Ø 采用東風康明斯ISB180 50發動機和陜齒8JS85E變速箱，最佳動力組合，具有動力強勁，爆發力好，廣泛適用于農村、山區道路；
Ø 采用帕菲特定制版隨車吊專用車廂，使用一次滾壓成型的高強度邊版，采用酸洗磷化陰極電泳工藝，抗變形抗腐蝕，使用多年不褪色。
Ø 搭載帕菲特SQS-6.3Ⅲ型加長臂隨車起重機，采用國內成熟工藝六邊形吊臂設計，吊臂強度高，起重性能一流，吊臂長度達到12.75米，有效工作半徑達12.4米；
Ø 隨車起重機可選高位座椅操作方式，具有視野好，安全性高的特點。
Ø 配備液壓式后支腿，整車穩定性更高，不易發生側翻事故；
Ø 隨車起重機提供達2年的超長免費質保期，超出同行業一倍。
整車技術參數
|
產品名稱 |
隨車起重運輸車 |
|
底盤型號 |
隨車起重運輸車專用底盤DFH1180BX1DV |
|
整車型號 |
PFT5180JSQBX1DV |
|
外廓尺寸 |
9000×2550×3780 |
|
軸距 |
5000 |
|
發動機型號 |
ISB210 50 |
|
額定功率/轉速(kW/（r/min）) |
155KW/2300 |
|
最大扭矩/轉速(N·m/（r/min）) |
700/1200～1800 |
|
排量 |
6870 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
|
總質量 |
18000 |
|
整備質量 |
12090 |
|
額定載質量 |
5715 |
|
變速箱 |
陜齒小8檔8JS85E |
|
輪胎規格 |
10.00R20 7條（含1條備胎） |
|
車廂尺寸 |
5600×2450×600 |
|
駕駛室準乘人數 |
3人 |
|
最高車速 |
90 |
|
最小轉彎直徑 |
17.7 |
|
空調 |
有 |
|
防抱死系統 |
有 |
|
柴油箱 |
|
|
其他 |
ABS、冷暖空調、行駛記錄儀 |
隨車起重機技術參數
|
上裝型式 |
直臂吊SQS-6.3Ⅲ |
|
|
隨車 起重 機 |
最大起吊質量 |
6300 |
|
最大起重力矩（噸·米） |
15.75 |
|
|
最大工作幅度 |
12.4 |
|
|
起重臂節數 |
4節（1節固定臂+3節伸縮臂） |
|
|
吊臂全伸長度 |
12.75 |
|
|
支腿全伸跨距 |
5.75 |
|
|
變幅角度 |
0-70° |
|
|
液壓系統額定壓力（MPa） |
20 |
|
|
吊機自重 |
2800 |
|
|
吊臂回轉范圍（°） |
360°連續回轉帶自動鎖 |
|
|
液壓油箱容積（L） |
150 |
|
|
其他 |
遠程油門、啟動熄火開關 |
|

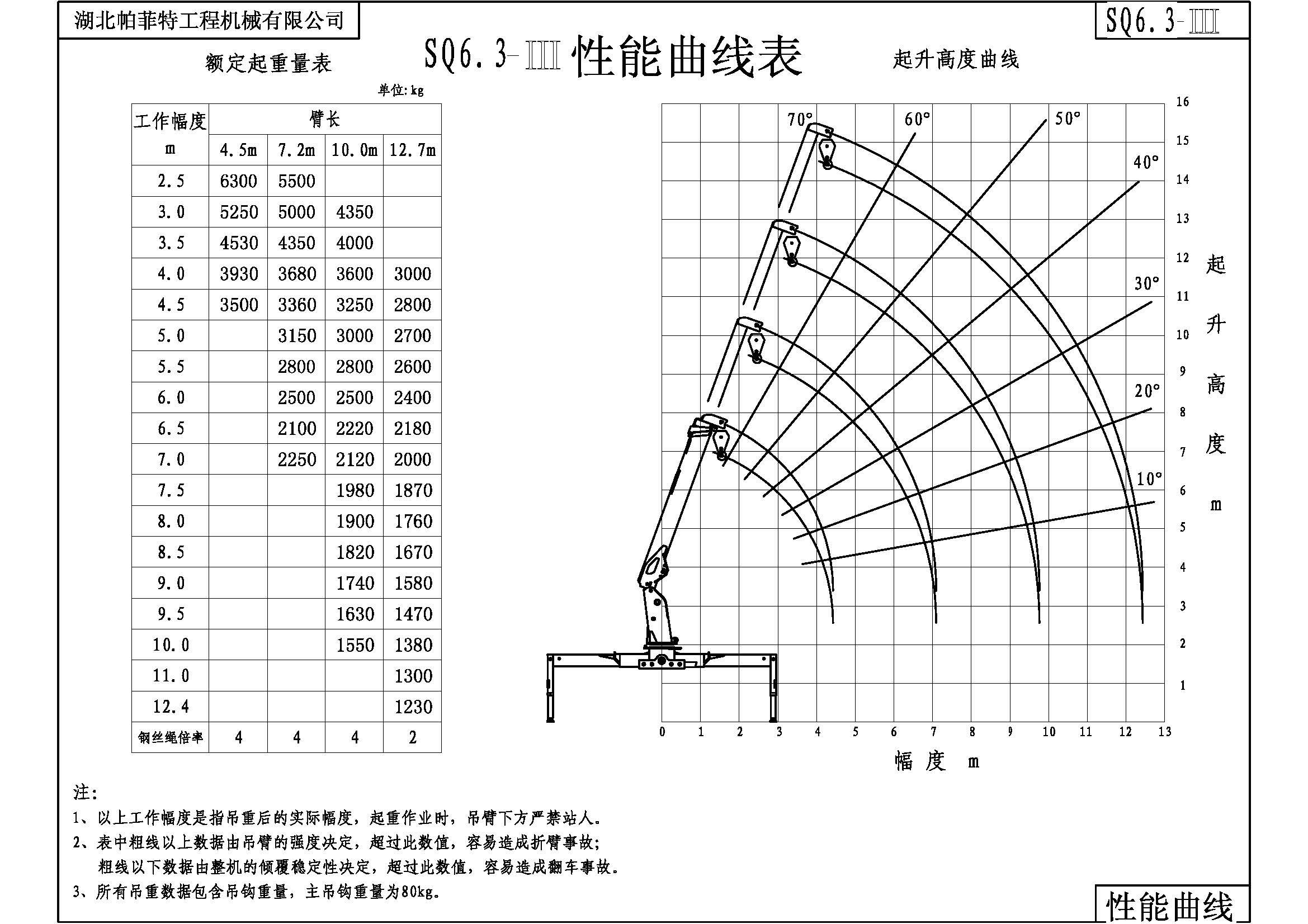

隨車起重機起重性能表
